Синхронизация генераторов: способы и их преимущества

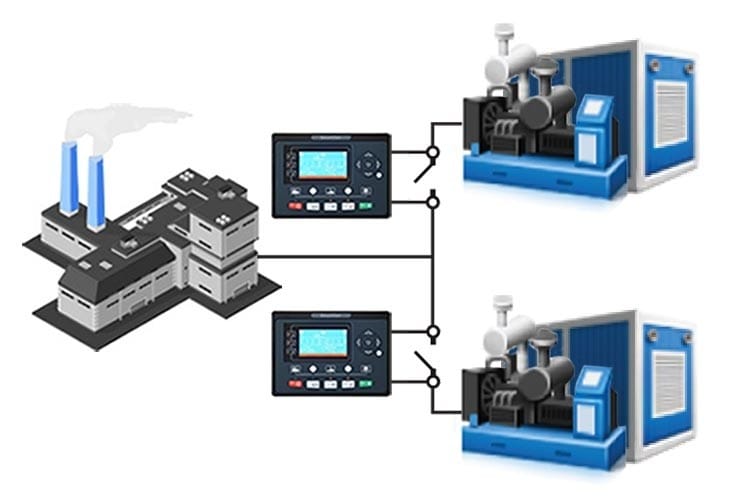

Электростанции средней и высокой мощности состоят из нескольких синхронных генераторов с параллельным подключением к сети переменного тока. Это предотвращает полное отключение потребителей при неисправностях оборудования. Для запуска машин необходима процедура безопасного включения. От ее продолжительности и условий протекания во многом зависит работоспособность оборудования станции.

Особенность работы синхронных ГУ состоит в том, что при запуске из состояния покоя ротор не может начать самостоятельное движение и нуждается в принудительном раскручивании до скорости вращения электромагнитного поля статора. При включении электромашин возникают пусковые токи, которые нередко сравнимы с показателями короткого замыкания, что может привести к снижению сетевого напряжения. При затяжном пуске резко возрастает риск перегрева рабочих узлов. Все эти нюансы учитывают при разгоне ротора до подсинхронной скорости, после чего генераторная установка включается в сеть с соблюдением ряда условий. Этот процесс и называется синхронизацией генератора с сетью.

Для чего нужна синхронизация генераторов и что это такое?

В перечень условий входят:

  • соблюдение идентичности чередования фаз электрической сети и машины;
  • равенство напряжений и частот:
  • совпадение по фазе векторов напряжений.

Перечисленные операции проводятся вручную или специальными автоматическими устройствами. Промежуточный вариант: часть операций выполняет персонал, а часть — автоматически. В современных системах электроснабжения предпочтение отдается автоматике. Для выполнения этой сложной и ответственной процедуры электростанции оборудуются автосинхронизаторами.

Способы синхронизации

Применение одного из перечисленных методов позволяет предотвратить обесточивание шин, повреждение коммутационного оборудования и электрогенератора.

Синхронизация генераторов на параллельную работу осуществляется тремя способами:

  • точной синхронизации с выравниванием напряжения и частоты машины и сети с включением в момент совпадения фаз;
  • самосинхронизацией с замыканием обмотки возбуждения ГУ, приблизительно равных частотах и включении с последующим возбуждением;
  • синхронизацией через индуктивное сопротивление с включением при близких значениях напряжения и частоты (применяется в автономных электростанциях).

Перечисленные методы имеют достоинства и недостатки. Их выбор зависит от вида и назначения ГУ, ее мощности, требований к параметрам напряжения и частоты.

Точная синхронизация электростанций

Для выполнения всех ее условий требуется несколько минут времени и наличие особого навыка у персонала. Операция не опасна для оборудования, так как номинальное значение тока не превышается. Она используется на генераторных установках большой мощности, где время опережения задается автоматикой. Это позволяет предотвратить возникновение сверхтоков при включении.

При выполнении соблюдаются следующие критерии:

  • различие напряжений сети и генераторной установки не более 1 % при наличии АВР с функцией автоматической подгонки, а при его отсутствии или ручном регулировании — 5 %;
  • угол напряжений не более 10 градусов;
  • отклонение частот не более 0,1 %.
Примеры оборудования
  • Модель: LT 3500 CL
  • Мощность: 2.5 кВт
  • 18 300 руб.

Соблюдение условий достигается с помощью регулировки тока возбуждения машины и изменения вращающего момента вала. Контроль параметров производится по расположенным на пульте управления вольтметрам, частотометрам и синхроноскопу, которые подключают к трансформатору.

Недостатки точной синхронизации:

  • сложность подгонки всех параметров;
  • большой временной интервал, поскольку при авариях в системе может занимать несколько десятков минут, а важно обеспечить быстрое включение;
  • высокая вероятность механических повреждений при большом угле напряжений;
  • возможность использования только на высокомощных электростанциях с турбинами.

Преимущества способа заключаются в том, что при избежании ошибок переходные процессы при параллельном соединении генераторов очень незначительны и кратковременны.

Примеры оборудования
  • Модель: LDG 3600 CL
  • Мощность: 2.97 кВт
  • 36 600 руб.

Способ самосинхронизации

Этот метод позволяет значительно сократить продолжительность подготовительных процедур и имеет единственное условие включения: разница скорости вращения генераторов должна быть не более 2-3 Гц. Точная подгонка остальных величин на производится.

При включении ГУ этим способом стремятся минимизировать время входа в синхронизм и изменения напряжения и тока. Для этого подключаемой машине дается перевозбуждение. Разность скоростей агрегатов должна быть не более 3-5 % их синхронной скорости вращения, а ускорение составляет не более 1 Гц/с. Лучше всего производить параллельное подключение генераторов при уменьшении разности их скоростей вращения. Сокращение процесса происходит при более высокой скорости подключаемой ГУ. В этом случае агрегат сразу берет на себя нагрузку и производит генерирование.

Недостаток самосинхронизации — снижение напряжения на шинах станции и броски тока в цепи генератора. Если мощность подключаемого дизельного агрегата равна общей мощности станции падение напряжения порой достигает 40 %, а броски тока в 2-4 раза превышают номинал.

Синхронизация дизель-генераторов и газовых электростанций через индуктивное сопротивление

Метод через сопротивление часто называют грубой синхронизацией. Его достоинства заключаются в простоте операций и высокой вероятности безаварийного включения.

Его используют в автономных системах энергоснабжения.

Последовательность действий состоит в приведении Гу во вращение, возбуждении и последующем подключении на шины при достижении околосинхронных значений напряжения и частоты. Окончательная синхронизация происходит через сопротивление после возникновения электрической связи с сетью.

Недостаток способа — большие толки и качания. По этой причине он применяется в автономных системах, мощность которых значительно уступает станциям централизованного энергоснабжения.

Примеры оборудования
  • Модель: GG3300-X
  • Мощность: 2.4 кВт
  • 37 434 руб.

Особенности автоматических синхронизаторов (АС)

Современные АС выполняют точную автоматическую синхронизацию с помощью микропроцессора. Они имеют соответствующее климатическое исполнение и выполняют:

  • регулирование частоты ГУ импульсами противоположных знаков для достижения оптимального значения;
  • регулирование напряжения с заданной точностью;
  • выбор установки времени опережения;
  • индикацию состояния АС и ГУ;
  • контроль и диагностику отказов с распознаванием неисправностей и недостоверности данных;
  • передачу информации по сети;
  • сохранение данных.

Устройства оснащаются программным обеспечением с моделью объекта регулирования для выбора предварительных настроек и обучения персонала. В них предусмотрены режимы ручного и автоматического тестирования. Оборудование выпускается в виде отдельного модуля, устанавливается в шкаф автоматики или предлагается как панель синхронизации. При этом функции у всех разновидностей одинаковые.

Основные положения правил технической эксплуатации

Синхронизация генераторов производится в соответствии с правилами технической эксплуатации и устройства электроустановок. Согласно стандартам РФ способ точной автоматической синхронизации предусматривается для турбогенераторов мощностью более 3 МВт и гидрогенераторов от 50 МВт. В аварийных ситуациях используется самосинхронизация без учета системы охлаждения и технических характеристик агрегатов.

Самосинхронизация допустима для турбогенераторов мощностью до 3 МВт и для установок этого типа с косвенным охлаждением, оснащенных трансформаторами. А также для гидрогенераторов мощностью до 50 МВт.

Ручные настройки применяются для генераторов до 15 МВт, а при работе двух и более параллельно подключенных ГУ используется автоматическое и полуавтоматическое оборудование. При ручном методе обязательна блокировка от несинхронного включения.

Соответствующие устройства размещаются на центральном или местном пульте управления, главном или блочном щите. Помимо автоматики все ГУ должны быть оборудованы ручными настройками с блокировкой от несинхронного включения.

При введении в сеть двух генераторов с общим выключателем их необходимо синхронизировать между собой самосинхронизацией, а затем с сетью точной настройкой.

Самосинхронизация обязательна при ликвидации аварий. При этом соблюдается правило, что сверхпереходный ток не превышает номинальный в 3 раза.

Процесс синхронизации может осуществляться только специально обученным персоналом. Для точной ручной настройки параметров необходимы специалисты высокой квалификации. Алгоритмы этого процесса постоянно совершенствуются, внедряются новые цифровые технологии, устройства управления. Важно выбрать правильный вариант оборудования.

Специалисты ГК «ЭнергоПроф» предоставляют комплексные услуги по оснащению систем автономного энергоснабжения блоками АВР с функцией блокировки и устройств АС. Мы производим синхронизацию ГУ с последующим техническим обслуживанием и обучаем персонал станции.
